速览

      氮化硼（h-BN）陶瓷不是"全能陶瓷"，但它是少数同时具备"高导热+电绝缘+自润滑+可机加工+低介电+不润湿熔融金属"的陶瓷——在半导体散热、航空透波、冶金防粘、高温绝缘等场景中，它是首选的特种陶瓷。

      本对比涵盖8种主流工业陶瓷：六方氮化硼（h-BN）、热解氮化硼（PBN）、氧化铝（Al2O3）、氮化铝（AlN）、氧化铍（BeO）、碳化硅（SiC）、氮化硅（Si3N4）、氧化锆（ZrO2）。数据为典型范围，具体以厂家实测为准。

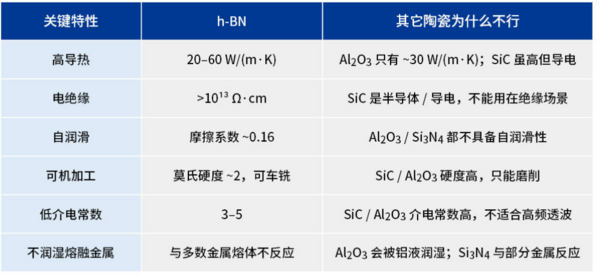

②短板也很明确
●机械强度和硬度偏低：抗折强度约20–100MPa，远低于Si3N4（约600–1000MPa）和 ZrO2（约800–1200MPa）
●空气中氧化温度上限约900℃：高温氧化生成B2O3玻璃相，限制在空气/氧化气氛中的长期使用温度
●各向异性：热压制品在平行/垂直于压制方向上的导热、膨胀等性能有差异
▎选型口诀：追求高强度/硬度→选Si3N4/ZrO2/SiC；追求高导热绝缘→选AlN/BeO；需要"导热+绝缘+润滑+可加工+低介电"的组合→只有h-BN。

常见工业陶瓷的核心参数对比

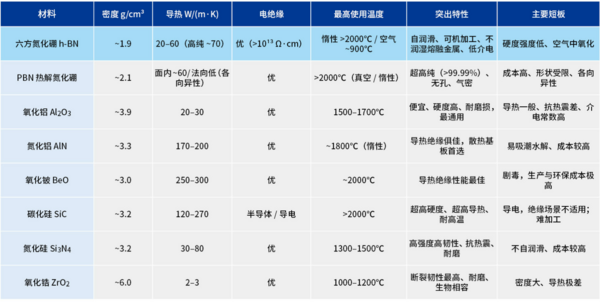

下表为常见的8种工业陶瓷，10项关键性能参数横向对比。

注：以上数值为典型范围，不同制备工艺、纯度、晶相和测试条件下会有差异；h-BN的热导率、膨胀系数等存在各向异性，表中为综合范围。


6个应用维度看h-BN陶瓷的排位

1.热导率：中上水平，但组合价值最高

纯导热看，BeO（250–300）>AlN（170–200）、SiC（120–270）>>h-BN（20–100）。但SiC导电、BeO剧毒、AlN易吸潮——在"必须绝缘+不能有毒+要稳定可靠"的场景里，h-BN是为数不多的选项，且它还同时具备自润滑、低介电等附加优势。

▎h-BN的价值不在单项冠军，而在"多维度同时满足"的组合能力。

2.密度：最轻的陶瓷之一

h-BN密度仅1.9–2.0g/cm3，是8种陶瓷里最轻的，比Al2O3轻约50%，比ZrO2轻约67%。对航空航天、轻量化装备等重量敏感场景，这是显著优势。

3.最高使用温度：惰性气氛下排第一梯队队

在真空/惰性气氛中，h-BN可在2000℃以上使用，与SiC、PBN同处第一梯队；但在空气/氧化气氛中，h-BN长期使用温度约900℃，低于Al2O3、Si3N4、SiC等。选型时务必区分气氛条件。

4.强度与硬度：明显短板

h-BN的抗折强度（20–100MPa）和硬度（莫氏~2）在8种陶瓷中垫底，不适合作为高载荷结构件。但换个角度看——低硬度意味着可直接车、铣、钻加工，大幅降低复杂形状制品的制造成本，这是其它高硬度陶瓷做不到的。

5.电绝缘与介电：第一梯队

h-BN电阻率>1013Ω·cm，介电常数3–5，介电损耗低，在高频、高绝缘场景中表现优异。相比之下，SiC是半导体，绝缘场景不适用；Al2O3/AlN/ZrO2介电常数都偏高，高频透波性能不如h-BN。这也是h-BN成为航天透波件首选填料的核心原因。

6.热膨胀系数：抗热震能力突出

h-BN热膨胀系数面内(2–3)×10-6/℃，法向约30–40×10-6/℃，在陶瓷中属于较低水平，配合其层状结构的微裂纹增韧，抗热震能力突出——1200℃急冷急热不破裂。在反复升降温的冶金、热处理场景中，这是关键优势。

7种典型工业场景怎么选

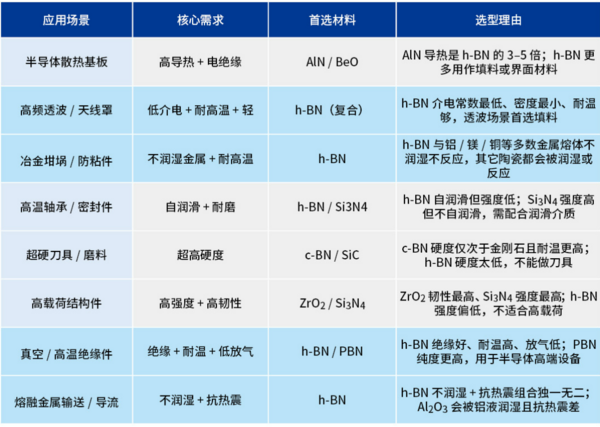

      金色高亮行为h-BN是首选或核心选项的场景。一句话：凡是需要"不润湿熔融金属/自润滑/低介电透波/可机加工绝缘件"的，h-BN是最优解。

纯相h-BN vs 复合相BN：补齐短板

      纯h-BN陶瓷强度低、致密度受限。通过引入第二相（氧化物、硼化物、氮化物、碳化物等）复合，可在保留BN核心特性的同时，显著提升致密度、力学强度、抗热震性与特定功能。

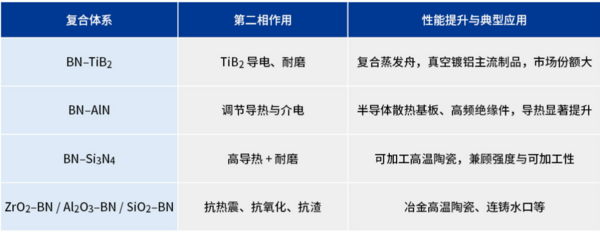

市面上主要的4种典型复合体系

选型建议与常见误区

选型四步法

●第一步：确定最核心的2–3个需求（如"导热+绝缘"、"强度+耐磨"）
●第二步：用上表筛掉不满足硬约束的材料（如必须绝缘→排除SiC）
●第三步：在剩余材料中比成本、比工艺性、比供应链稳定性
●第四步：做小批量验证，实测性能与寿命，再批量导入


常见误区
●误区1：只看单指标。"导热最高就最好"——实际选型是多约束组合，h-BN的价值正在于此
●误区2：混淆气氛。"h-BN 耐 2000℃"——前提是惰性/真空，空气中只有 ~900℃
●误区3：忽略各向异性。热压 h-BN 的导热/力学/膨胀在不同方向上差异可达数倍
●误区4：纯度、氧含量不重要。高纯度、高性能、集成电路、半导体行业应用，对 B2O3、金属杂质要求极严，普通粉难以胜任

▎高端BN粉长期依赖进口，国产替代正当时——选型时优先考察具备"原料提纯→粉体制备→陶瓷成型烧结"全链条能力的供应商。

结语

8种陶瓷、4项指标、7大场景——对比下来，结论很清晰：氮化硼陶瓷不是最强的、不是最硬的、也不是导热最高的，但它是能同时满足"导热+绝缘+自润滑+可加工+低介电+不润湿金属"的陶瓷。
在半导体散热、航空透波、冶金防粘、高温绝缘这些"既要又要还要"的场景里，它就是应用全面的特种陶瓷。

下期预告

氮化硼陶瓷科普第二期｜深度解读六方氮化硼在陶瓷各场景应用，剖析行业市场趋势与原料选型方案。
