六方氮化硼结构特点

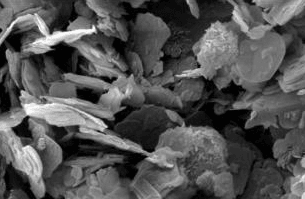

六方氮化硼结构特点和石墨的晶体结构比较相近，为类似石墨的层状结构。机械性能上， 氮化硼是一种软性材料，氮化硼是一种软性材料，它的莫氏硬度为 2。但热压制 品的硬度受到 B2O3 含量的影响，二者成正比关系。 六方氮化硼结构特点截面之洞摩擦系数很 低，仅为 0.03～0.07，但如果反复摩擦，则由于其软弱的表面的磨损，使其值 增至 0.11～0.23/BN 粉末的摩擦系数在室温到 150℃之间增加到 0.4，其值一直 波动到 500℃，然后在 600℃降低到 0.1，这是由于杂质 B2O3 熔化所致，到 900℃，由于发生比较强烈的氧化，其值又迅速升高。氮化硼的机械强度比心里 高，但比氧化铝低得多， 不过它在高温下没有象石墨那样的负载软化现象， 出此， 可以在高温下发挥其特性。 由于 BN 晶体呈层状结构， 由片状晶体热压成型的致 密 BN 瓷体有一定程度的定向排列， 这种微观组织结构使 BN 制品的某些性能具 有较明显的各向异性特性。 热压 BN 的机械性能在平行于受压方向的强度比垂直 于受压方向的强度为大。

h-BN俗称白石墨，六方氮化硼结构特点和石墨相同，由于具有表面平整、无悬挂键、化学稳定性好和介电特性好等特点，可用作石墨烯的高性能衬底，也可以和石墨烯形成异质结和超结构，在基础研究和器件探索方面具有重要应用潜力，是二维材料研究领域的重要热点。而CVD方法是规模化制备h-BN的主要技术途径，常用催化剂为铜、镍和铂等金属。由于形核密度高，先前的h-BN单晶尺寸普遍较小。

本文出自：www.ty1971.cn
